Reaktor zaprtega tipa s stekleno oblogo

Kapaciteta: 1000 do 40000 litrov (serija F, GB/T25026-2017); 3000 do 40000 litrov (serija Q, GB/T25026-2017); 1600 do 40000 litrov (serija CE, DIN28136). je nekakšna vrsta zaprto varjene tlačne posode navpičnega tipa z mešalnikom z zgornjim vložkom, imenovano tudi "monoblok". Zasnova monobločne strukture nima velike glavne odprtine, kar poveča moč zgornje glave in omogoča višje ocene tlaka.

Pošlji povpraševanje

Opis

Reaktor s stekleno oblogo zaprtega tipa je nekakšna enodelna oprema navpične tlačne posode z mešalom, imenovana tudi reaktor s stekleno obloženo monoblok. Njegova struktura v glavnem vključuje tesno zvarjeno telo posode, obloženo s stekleno oblogo, mešalnik s stekleno oblogo z zgornjim vložkom, pogonsko napravo z motornim zobnikom, tesnilo gredi, grelni/hladilni plašč tipa U ali tuljavo, splakovalni ventil, napravo za merjenje temperature in tlaka in itd. Zasnova monobločne strukture nima velike glavne odprtine, kar poveča moč zgornje glave in omogoča višje ocene tlaka in veliko zmogljivost. Standardna zasnova je vključevala dva različna sistema, eden je serija GB Standard F in Q, drugi pa DIN28136 Standardna serija CE. Metoda ogrevanja in/ali hlajenja je s plaščem tipa au ali z zunanjim stranskim poltuljavnim plaščem s paro, vodo ali termalnim oljem.

Fig-1 Structure of Close type glass lined reactor

SPECIFIKACIJE PRODUKTA

Zmogljivost	1000 do 40000 litrov (serija F, GB/T25027-2018); 3000 do 40000 litrov (serija Q, GB/T25027-2018); 1600 do 40000 litrov (serija CE, DIN28136); 40000 do 50000 litrov (prilagodi)
Načrtovani tlak posode	{{0}}.25 Mpa, 0.6 Mpa, 1.0 Mpa
Oblikovan tlak jakne	0,6 Mpa
Tip jakne	U-tip ali tip pol-tuljave
Načrtovana temperatura	-20 do 200 stopinj (serija F/Q) -25 do 230 stopinj (serija CE)
Debelina obloženega stekla	{{0}}.8 do 2,0 mm (serija F/Q) 1,5 do 2,3 mm (serija CE)
Vrsta mešalnika (izbirno) & Hitrost	Tip sidra z odstranljivim rezilom: 50 do 80 vrt/min z linearno hitrostjo na koncu rezila največ 5 m/s (samo za serijo Q); Vrsta lopatice: 70 do 125 vrt/min z linearno hitrostjo na koncu rezila največ 7 m/s; Propeler/propeler: 70 do 125 vrt/min z linearno hitrostjo na koncu rezila največ 8 m/s; tip kombinacije ali po meri
Pogonska naprava za mešanje	Ognjevarni AC motor (izbirno) z navpičnim reduktorjem
Tesnilo osi	tesnilo za polnjenje (manj kot ali enako 0.25 Mpa); enovrstno mehansko tesnilo (0.4 Mpa); mehansko tesnilo dvojnega tipa ({{0}}.6 Mpa, 1.0 Mpa); Magnetno tesnilo (izbirno)
Test isker za oblogo stekla	20KV po sežiganju stekla in 10KV pred dostavo
Hidravlični preizkus	1,2-kratni načrtovani tlak za plašč in posodo
Temperaturna odpornost	Hladilni šok: 110 stopinj, Toplotni šok: 120 stopinj
Standard oblikovanja	GB/T150.1~4-2011,TSG21-2016/XG1-2020, GB/T25025-2010, GB/T25026-2017, HG/T{{7 }} (serija F/Q); ASME oddelek Ⅷ Div. 1 brez žiga, DIN28136 (serija CE); Ali proti prilagojenemu standardu
Standardna šoba in prirobnica	HG/T(GB), ASME, JIS, DIN (izbirno)

POSTOPEK IZDELAVE

MEDIJI ZA UPORABO IN DELOVNI POGOJI ZA STEKLO OBLOGO OPREME

PREVIDNOSTNI STAVKI MED VZDRŽEVANJEM IN DELOVANJEM OPREME S STEKLENOM

VEČJI TOVARNIŠKI PREGLED

◆ Preskus mehanske učinkovitosti za jekleno podlago

◆Test natezne trdnosti za sponke

◆Test protikorozijske učinkovitosti za stekleno oblogo/emajl s testno palico ali blokom

◆Pregled zvarnega spoja z glavo: RT-100 odstotkov in lupino: RT-20 odstotkov

◆ Preverjanje položaja in ravnosti šob

◆Vizualni pregled obložene steklene plasti po žganju

◆ Zaznavanje debeline stekla po žganju

◆ 20kV test iskrenja za obloženo stekleno plast po žganju

◆Hidravlični test za plašč in plovilo

◆ Počitek brez obremenitve in delovni preizkus z vodo za preizkus delovanja mešalnega in električnega krmilnega sistema

◆ 10kV test iskrenja in končni pregled obložene steklene plasti pred dostavo

Fig-11 DETAILS AND INSPECTION(001)

CERTIFIKAT

NAŠ PARTNER

OBISKOVALCI IN RAZSTAVA

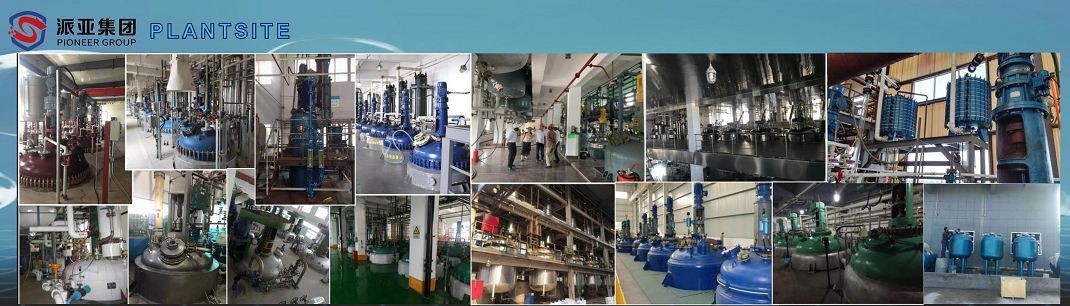

PLANTESITE

IZVOZ

Pogosta vprašanja

1. Ker lahko natančno citiramo in dobavljamo kakovostne izdelke, prosimo, da poleg vašega povpraševanja navedete tehnične podatke:

1) Zahtevana konstrukcija in delovni tlak, temperatura opreme

2) Korozijska zmogljivost ali PH vrednost delovnega medija (če je)

3) Priključite standard prirobnice

4) Napajanje - napetost, frekvenca, protieksplozijski in zaščitni razred glede na uporabo na terenu

5) Delovni ambient opreme - Mesto namestitve (sobna/zunanja namestitev, ogrevana/neogrevana soba), razred nevarnega in požarno nevarnega območja, klimatska različica in kategorija lokacije

2. Naš MOQ je en komplet vsake opreme.

3. Naše pristanišče nakladanja je pristanišče Qingdao, LRK

4. Naš dobavni rok je od 60 do 120 dni po tem, ko prejmemo 30-odstotno predplačilo in potrdimo diagrame za različno opremo.

5. Garancijski rok za naš izdelek je eno leto od dobave.

6. Naš skupni plačilni rok je 30 odstotkov pogodbenega zneska s T/T, ki je predan kot depozit, preostanek 70 odstotkov s T/T ali L/C na vpogled.

7. Če potrebujete potrdilo, ki ga izda tretja oseba, nas obvestite.

Fig-16 FAQ(001)
